自动点胶机

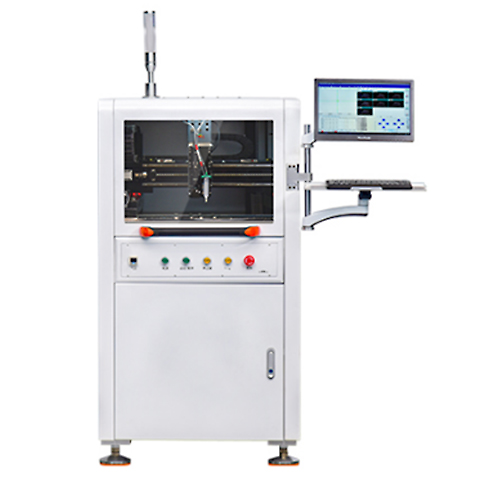

在线式高速视觉点胶机

产品描述：
1.一体式机架、结构稳定、满足高速运行精度要求
2.双轨道传送，提升生产效率
3.丰富的点胶兼容方案（不同胶水更换不同点胶阀体）
4.胶路检测模块（对点胶宽度、胶水位置偏移、胶路的大小以及胶路是否出现断胶进行一个检测监控）
5.胶水称重模块（进口梅特勒品牌，0.1mg/万分之一克或0.01mg/十万之一克，可选精准称重天平，随时监控胶量稳定性）
6.自动对针模块（全自动针头XYZ校准，降低人工操作不稳定性，提高对针精度及效率）
7.MES系统（实时在线条码扫描，加工文件自动切换，点胶软件连接生产管理MES系统，可按照客户MES要求实现定制服务）

应用行业：

3C消费电子：

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等

汽车航天：

飞机座舱，车身喷涂，测量仪表，传感器，仪表盘、传动装罟，电机系统，燃料系统，RTV元器件加固，FCU散热胶。发动机缸盖和水箱密封，轴承润滑脂点涂，传感器灌封 PCB板Coating等

面板灯：

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体：

围坝工艺，固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

微电子：

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术：

半导体导管喷涂、隐形眼镜、薄膜、起搏器、真空采血管、生物酶精确加样及分装

设备参数

设备名称	在线式高速视觉点胶机
设备尺寸	77012001450
设备重量	900KG
最大速度	1200 mm/s
最大加速度	1g
XYZ三轴行程	475* 475*75
点胶区域	350*475（无特殊装置时）
最大基板尺寸（单轨）	350*475
最小基板尺寸	50 *50（比此尺寸小，需定制）
轨道工位	待料工位，点胶工位（产品W>300mm时，只能使用点胶工位，不能使用待料工位）
轨道高度	高度850-900mm
轨道承重（含夹具）	3kg （负载更大需定制）
轨道调宽范围	单轨50~475mm 双轨30-230mm
基板厚度	0.5＜T＜6mm，其他板厚需定制
夹边宽度	4mm±1.5mm可调
轨道最大速度	300mm/s，平皮带传动
轨道传送方向	左进右出，右进左出 (其他方式需定制)
定位精度	±0.02mm(X,Y)，±0.01mm(Z)
重复精度	±0.025mm(X,Y)，±0.005mm(Z)
